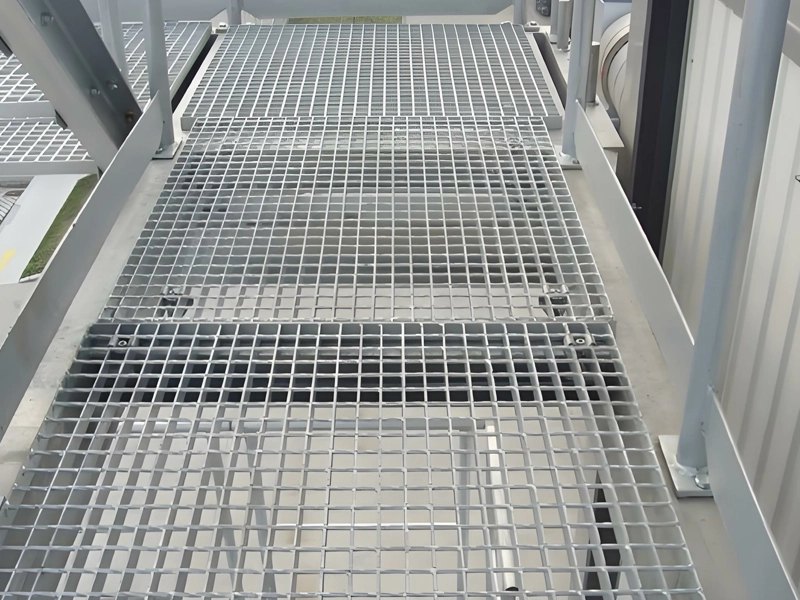

钢格板的承载验算中，最常见也最容易算错的，就是局部均布荷载。设备支腿、堆放的物料、检修时临时搁置的重物，都只在板面上占一小块区域，而不是铺满整个跨度。这种情况下若直接套用满跨均布荷载公式，结果会偏于危险。下面说明其计算方法与验算步骤。本文方法参考 ANSI/NAAMM MBG534-12《钢格板工程设计手册》，国内项目可结合 YB/T4001.1-2019 使用。
一、三种荷载工况的差别
先分清三个概念，是正确计算的前提。

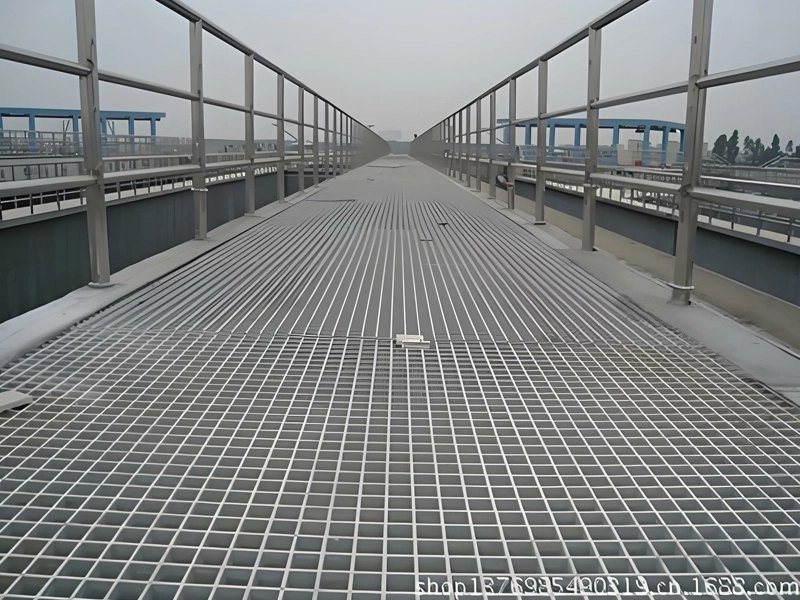

满跨均布荷载：荷载沿整个跨度、整个板面宽度均匀分布，如站满人的平台。其面载记为 q，单位取 kPa。
局部均布荷载：总荷载为 P，只作用在跨中附近一块 a×c 的矩形区域内，如设备支腿下的垫板、堆放的料箱。
集中荷载：作用区域远小于跨度，可视为作用于一点的荷载，如单个车轮、单人站立。
三者的关系是：局部均布荷载是中间状态。当 a 趋近于 L 时退化为满跨均布，当 a 趋近于 0 时退化为集中荷载。计算时不能把局部荷载按满跨处理。
二、符号与单位（公制）
| 符号 | 含义 | 常用单位 |
|---|---|---|
| L | 钢格板净跨距（简支） | mm |
| b | 矩形承载扁钢厚度 | mm |
| d | 矩形承载扁钢高度 | mm |
| Aw | 承载扁钢中心距（压焊、压锁板） | mm |
| K | 每米宽度内的承载扁钢根数，K = 1000/Aw | 根/m |
| a | 局部荷载区域沿承载扁钢方向的长度 | mm |
| c | 局部荷载区域垂直于承载扁钢方向的宽度 | mm |
| N | 参与承受该荷载的扁钢根数，N = c/Aw | 根 |
| P | 局部均布荷载总值 | N |
| M | 弯矩 | N·mm |
| F | 材料许用应力 | MPa |
| E | 弹性模量，钢材取 2.0×10⁵ | MPa |
| Sb | 单根承载扁钢截面模量 | mm³ |
| Ib | 单根承载扁钢惯性矩 | mm⁴ |
原文采用英制，换算关系为 1" = 25.4mm、1 lb = 0.4536 kg、1000 psi ≈ 6.89 MPa。据此，许用应力 124 MPa 与弹性模量 2.0×10⁵ MPa 即对应手册中的常用取值。
三、截面参数的计算
每米宽度内的扁钢根数：K = 1000/Aw
单根矩形扁钢截面模量：Sb = bd²/6（mm³）
每米宽度截面模量：Sg = Kbd²/6 = K·Sb（mm³/m）
单根矩形扁钢惯性矩：Ib = bd³/12 = Sb·d/2（mm⁴）
每米宽度惯性矩：Ig = Kbd³/12 = K·Ib（mm⁴/m）
这几式说明，扁钢高度 d 对截面模量是平方关系、对惯性矩是三次方关系。提高承载能力、减小挠度，加大扁钢高度的效果远好于加大厚度。
四、弯矩计算公式
由截面模量与许用应力反推可承受弯矩：M = S·F
跨中集中荷载（每米宽度上作用 P）：M = PL/4
满跨均布荷载（每米宽度上的线荷载 q，其数值等于以 kPa 计的面载）：M = qL²/8
局部均布荷载（总值 P，居中布置）：M = P(2L − a)/8
以上 M 的单位均为 N·mm，前三式按每米宽度计。局部均布荷载算出的是该荷载产生的总弯矩，需再除以参与受力的扁钢根数 N，才能得到单根扁钢弯矩。
五、挠度计算公式
跨中集中荷载：D = PL³/(48·E·Ig)
满跨均布荷载：D = 5qL⁴/(384·E·Ig)
局部均布荷载（居中布置）：D = P[(a/2)³ + L³ − a²L/2]/(48·E·Ib·N)
第三式中用 Ib·N 代替 Ig，原因是参与受力的只有 N 根扁钢，而不是整米宽度内的 K 根。
六、局部均布与满跨均布的差异及折算思路
1. 弯矩放大：作用越集中，跨中弯矩越大
设总荷载 P 不变，只改变作用长度 a：
a = L（满铺）时，M = PL/8
a = L/2 时，M = P(2L − L/2)/8 = 3PL/16
a → 0（集中）时，M = PL/4
即同样总重的荷载，铺满时跨中弯矩为 PL/8，缩到一点时增大到 PL/4，相差一倍。所以用满跨公式计算局部荷载会严重低估弯矩。
2. 受力根数折减：只有少数扁钢在承担
满跨均布荷载由整个板宽上的 K 根扁钢共同承担；局部荷载只在 c 宽度内作用，实际参与的只有 N = c/Aw 根。单根弯矩为 M/N。c 越小，N 越小，单根扁钢受力越大。这是局部荷载验算中另一个必须做的修正。
3. 折算思路
弯矩等效折算：先按 M = P(2L − a)/8 算出实际跨中弯矩，再令满跨均布情况的 qL²/8 与之相等，反算等效满跨面载 q = 8M/L²。该等效值可与载荷表中的均布荷载数据直接对照，便于快速查表选型。
保守简化：当 a 远小于 L 时，可近似按跨中集中荷载处理，取 M ≈ PL/4。结果偏大，用于初步估算或缺乏精确尺寸时是安全的。
宽度方向折算：把局部荷载总值 P 分摊到 c 宽度内，按每米宽度折算的线荷载为 1000P/(a·c)（N/mm），可与载荷表中每米宽度的承载数据对照。判断是否需要在荷载区下方加设支撑横梁时，这一步很有用。
七、验算步骤
确定工况：明确局部荷载总值 P、作用区域尺寸 a 与 c、放置位置是否居中，以及净跨 L。
判断方向：矩形荷载区域有长边与短边，短边平行扁钢与长边平行扁钢是两种工况，必须分别计算。
计算总弯矩：取 M = P(2L − a)/8，两种工况各算一次。
计算受力扁钢根数：N = c/Aw，建议保留小数以偏安全。
计算单根扁钢弯矩：Mb = M/N，取两种工况中的较大值。
反算所需截面模量：Sb = Mb/F。
选定扁钢规格：按 Sb ≥ bd²/6 选择扁钢，同时满足挠度要求。
验算挠度：按 D = P[(a/2)³ + L³ − a²L/2]/(48·E·Ib·N) 计算，与限值比较。人行平台通常按不超过 6mm 或跨度的 1/200 控制。
复核构造：确认支撑梁间距、包边与固定方式满足要求，必要时在荷载区下方增设支撑。
八、算例
已知：压焊碳素钢格板，需承受跨中居中布置的局部均布荷载 P = 6.67 kN，作用区域 150mm×230mm；净跨 L = 1067mm；承载扁钢中心距 Aw = 30mm；许用应力 F = 124 MPa；弹性模量 E = 2.0×10⁵ MPa；挠度限值取 6.35mm。
由于荷载区域为矩形，需分两种工况验算。
工况甲：150mm 边平行于承载扁钢
a = 150mm，c = 230mm
总弯矩：M = P(2L − a)/8 = 6672 × (2×1067 − 150)/8 = 6672 × 248 ≈ 1.65×10⁶ N·mm
受力扁钢根数：N = c/Aw = 230/30 ≈ 7.67
单根扁钢弯矩：Mb = M/N = 1.65×10⁶ ÷ 7.67 ≈ 2.16×10⁵ N·mm
工况乙：230mm 边平行于承载扁钢
a = 230mm，c = 150mm
总弯矩：M = 6672 × (2×1067 − 230)/8 = 6672 × 238 ≈ 1.59×10⁶ N·mm
受力扁钢根数：N = 150/30 = 5.0
单根扁钢弯矩：Mb = 1.59×10⁶ ÷ 5.0 ≈ 3.18×10⁵ N·mm
工况乙的单根弯矩更大，按它确定规格。
选定规格与挠度验算
所需截面模量：Sb = Mb/F = 3.18×10⁵ ÷ 124 ≈ 2560 mm³
选扁钢 65×5mm：Sb = 5×65²/6 ≈ 3521 mm³，满足；Ib = 5×65³/12 ≈ 1.14×10⁵ mm⁴。
挠度验算：
D = 6672 × (115³ + 1067³ − 230²×1067÷2) ÷ (48 × 2.0×10⁵ × 1.14×10⁵ × 5.0) ≈ 1.44mm
1.44mm < 6.35mm，满足要求。
九、工程中的注意事项
两种工况都要算：矩形荷载区域换向放置时，弯矩与受力根数同时变化，组合结果并不直观。本例中总弯矩较小的一侧，单根弯矩反而更小；另一侧虽总弯矩略小，却因参与扁钢少而成为控制工况，必须逐一比较。
荷载位置不在跨中时要单独处理：上述公式仅适用于荷载居中。偏心布置时跨中不再是最大弯矩位置，应按实际位置推导，或保守按跨中计算。
挠度限值按用途取：行人平台的挠度限值来自行走舒适感；车辆通行区域应另行从严控制；有设备运行的部位还要核对设备厂家提出的变形要求。
注意许用应力的取值：124 MPa 对应手册例题中的取值，实际项目应按设计文件确定的许用应力执行，并考虑安全系数与动载冲击系数。
集中作用区域要有刚性垫板：设备支腿下的荷载应通过垫板扩散到多根扁钢上。若直接落在少数几根扁钢上，c 的取值会很小，N 甚至小于 2，此时必须在该处下方加设支撑梁。
不要忽略活载的可移动性：检修时临时搁置的重物位置不固定，应按其可能到达的最不利位置验算，必要时在平台上标注限载区域。
十、结语
局部均布荷载的验算，本质上就是两件事：把弯矩按作用范围放大，把受力扁钢按作用宽度折减。抓住这两点，再按总弯矩、单根弯矩、截面模量、挠度的顺序走一遍，选型结果就有据可依。
