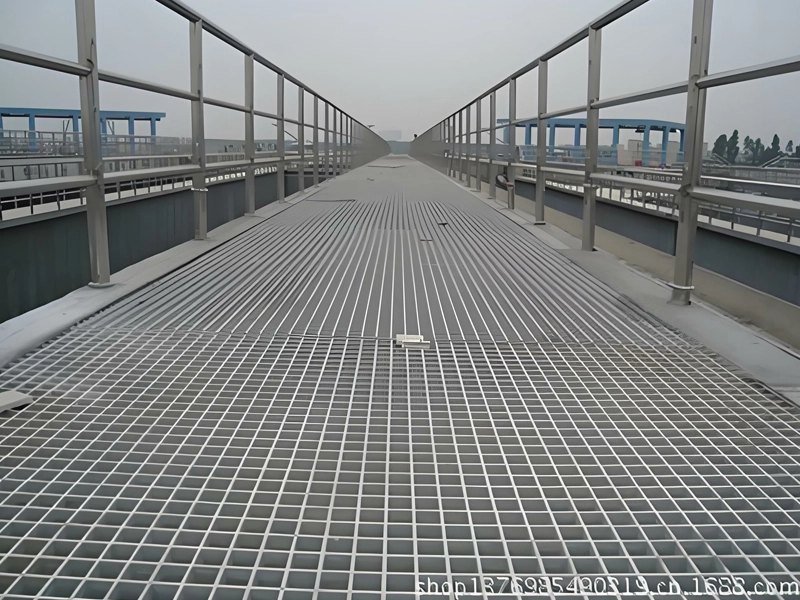

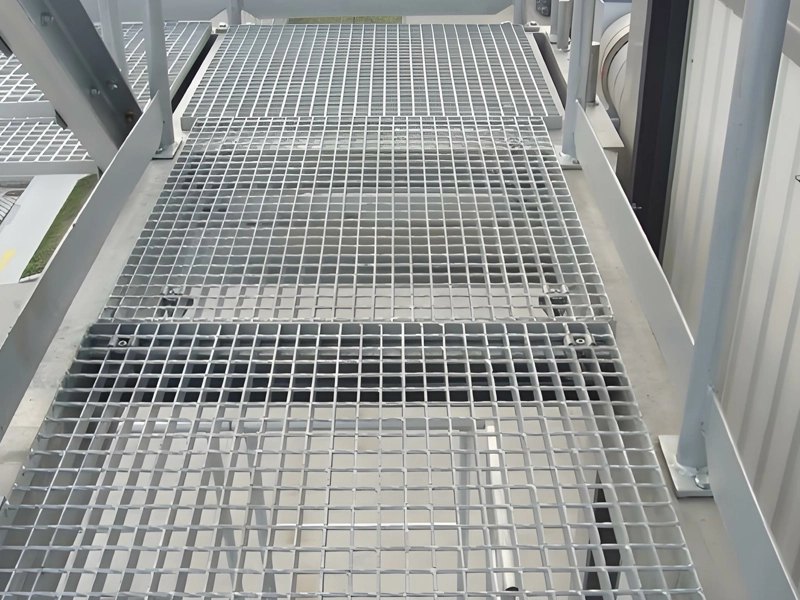

钢格栅板的荷载表，是工程师和采购人员选型时最直接参考的工具——它把不同规格、不同跨距下的安全承载力集中列在一张表里。但表里的数字不是凭经验拍脑袋定的，而是依据成熟的工程力学公式、按材料许用应力逐项算出来的。下面以北美金属钢格板设计手册 MBG534-12《金属钢格板工程设计手册》的算法为例，拆解一张钢格板荷载表背后的计算过程。文中所列公式同样适用于重型钢格板荷载表的编制，以及不锈钢、铝合金等其它材质的钢格板。
一、先看懂符号表
荷载计算涉及的符号较多，先把英制符号与含义对照清楚（实际计算建议统一换算成公制：1 in=25.4 mm、1 lb=0.4536 kg、1 psi≈0.00689 MPa、1 psf≈0.0479 kPa、1 lb-in≈0.113 N·m）：
| 符号 | 含义 | 单位（英制） |
|---|---|---|
| a | 局部均布荷载或车轮荷载沿扁钢方向的长度 | in |
| b | 矩形承载扁钢厚度 | in |
| c | 局部均布荷载或车轮荷载垂直扁钢方向的宽度 | in |
| d | 矩形承载扁钢高度（截面高） | in |
| Aw | 压焊/插接钢格板承载扁钢中心距 | in |
| C | 跨中集中荷载（每英尺板宽） | pfw |
| Dc / Du | 集中 / 均布荷载下的挠度 | in |
| E | 弹性模量 | psi |
| F | 许用应力 | psi |
| Ig / Ib | 每英尺板宽钢格板 / 单根扁钢截面惯性矩 | in4 |
| K | 每英尺板宽扁钢根数，K=12/Aw | 根/ft |
| L | 简支净跨 | in |
| M | 弯矩 | lb-in |
| N | 实际参与受力的承载扁钢根数 | — |
| Pb / Pu | 单根扁钢受力 / 局部均布总荷载 | lb |
| Sg / Sb | 每英尺板宽钢格板 / 单根扁钢截面模量 | in3 |
| U | 均布荷载 | psf |
二、17 条核心公式
截面几何与刚度
1. 每英尺板宽扁钢根数：K = 12 / Aw
2. 矩形扁钢截面模量：Sb = b·d² / 6
3. 每英尺板宽钢格板截面模量：Sg = K·b·d² / 6 = K·Sb
4. 给定弯矩与许用应力所需的截面模量：S = M / F
5. 矩形扁钢惯性矩：Ib = b·d³ / 12 = Sb·d / 2
6. 每英尺板宽钢格板惯性矩：Ig = K·b·d³ / 12 = K·Ib
弯矩与荷载换算
7. 由许用应力与截面模量反推允许弯矩：M = S·F（单位 lb-in，按每英尺板宽计）
以下均针对简支梁，最大弯矩与挠度出现在跨中。
8. 集中荷载下最大弯矩：M = C·L / 4（每英尺板宽，lb-in）
9. 产生该弯矩的集中荷载：C = 4M / L（每英尺板宽，lb）
10. 均布荷载下最大弯矩：M = U·L² / 96（每英尺板宽，lb-in）
11. 产生该弯矩的均布荷载：U = 96M / L²（psf）
12. 局部均布荷载下最大弯矩：M = Pu·(2L − a) / 8（lb-in）
挠度与所需刚度
13. 集中荷载下最大挠度：Dc = C·L³ / (48·E·Ig)
14. 由挠度反推所需惯性矩（集中荷载）：Ig = C·L³ / (48·E·Dc)
15. 均布荷载下最大挠度：Du = 5U·L⁴ / (4608·E·Ig)
16. 由挠度反推所需惯性矩（均布荷载）：Ig = 5U·L⁴ / (4608·E·Du)
17. 局部均布荷载下最大挠度：Du = Pu·((a/2)³ + L³ − a²L/2) / (48·E·Ib·N)
三、一张算例：W-19-4 钢格板
以 W-19-4（承载扁钢 1-1/2″×3/16″，即高 38 mm、厚 4.8 mm）压焊碳钢钢格板为例，计算其跨中集中荷载、均布荷载承载力及对应挠度。
许用应力 F = 18,000 psi（约 124 MPa）
弹性模量 E = 29,000,000 psi（约 200 GPa）
净跨 L = 54 in（约 1372 mm）
扁钢中心距 Aw = 1.1875 in（约 30.2 mm）
每英尺板宽扁钢根数：K = 12 / 1.1875 = 10.105。每英尺板宽截面模量：Sg = 10.105 × 0.1875 × 1.5² / 6 = 0.711 in³（约 11.65 cm³）。每英尺板宽惯性矩：Ig = 10.105 × 0.1875 × 1.5³ / 12 = 0.533 in⁴（约 221.8 cm⁴）。
每英尺板宽允许弯矩：Mg = F·Sg = 18,000 × 0.711 = 12,800 lb-in（约 1446 N·m）。
集中荷载结果
承载力 C = 4Mg / L = 4 × 12,800 / 54 = 948 pfw（约 4.30 kN/ft，即每米板宽约 14.1 kN）。挠度 Dc = 948 × 54³ / (48 × 29,000,000 × 0.533) = 0.201 in（约 5.1 mm）。
均布荷载结果
承载力 U = 96Mg / L² = 96 × 12,800 / 54² = 421 psf（约 20.2 kPa）。挠度 Du = 5 × 421 × 54⁴ / (4608 × 29,000,000 × 0.533) = 0.251 in（约 6.4 mm）。
四、荷载表是怎么编出来的
把上述流程套到每一种规格、每一个常用跨距上，就能得到一张完整的钢格板荷载表：先按规格算出 Sg、Ig，再分别代入均布和集中荷载公式得到承载力，同时校核挠度是否满足限值（通常受弯控制或挠度控制取较小值）。重型钢格板、齿型、插接、不锈钢、铝合金等不同系列，算法框架一致，只是扁钢规格、材质（E、F 不同）和受力扁钢根数 N 需要相应代入。订货时只要知道规格、跨距和使用荷载，就能在荷载表上直接查到是否安全。
