这张表解决什么问题 铝合金格栅的选型,本质上就是在"跨距"和"荷载"之间找平衡点。跨距由支承梁布置决定,改动代价大;所以当跨距基本确定之后,剩下的任务就是从荷载数据表里挑出一个在该跨距下承载力够、挠度又不至于让人踩着心慌…

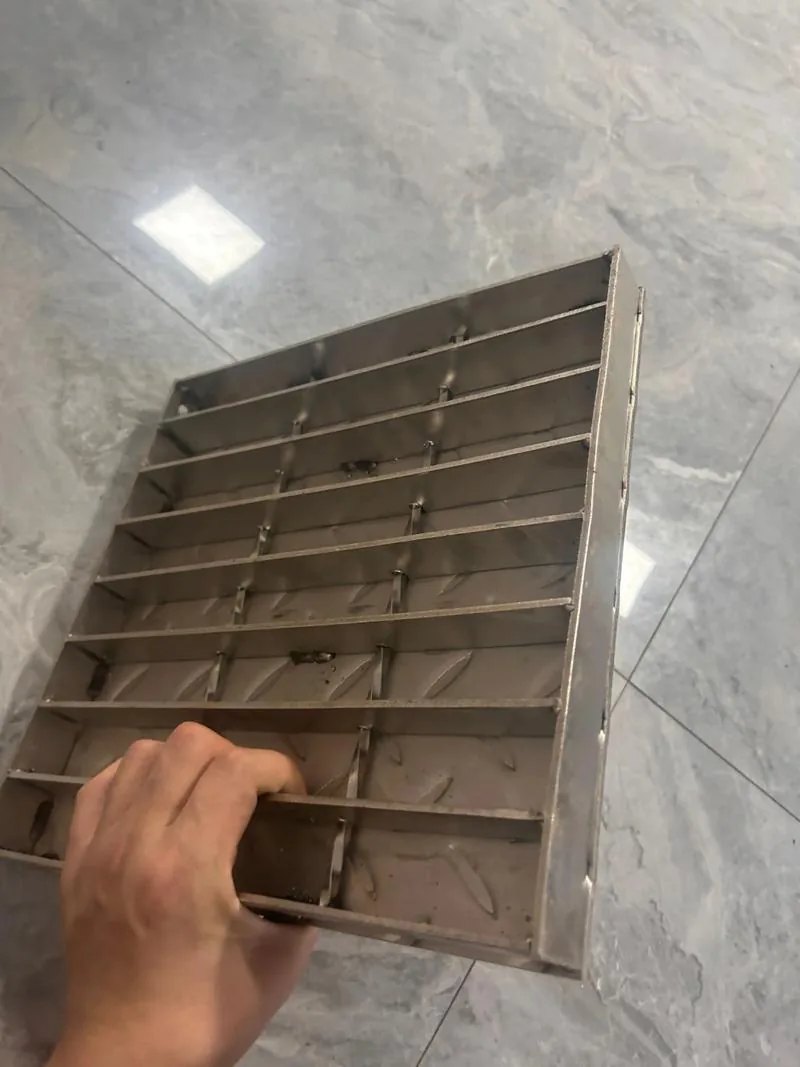

钢格板

这张表解决什么问题

铝合金格栅的选型,本质上就是在"跨距"和"荷载"之间找平衡点。跨距由支承梁布置决定,改动代价大;所以当跨距基本确定之后,剩下的任务就是从荷载数据表里挑出一个在该跨距下承载力够、挠度又不至于让人踩着心慌的板型。下面这张表给出的就是完整的对照关系。

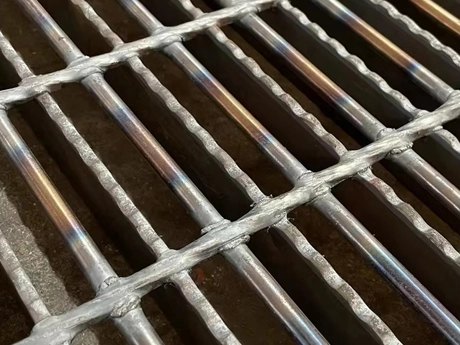

钢格板

读表前需要弄清的几个概念

板型编号怎么读

板型由字母和数字两部分组成。开头的 A 表示铝合金格栅;第二个字母代表承载扁钢的中心间距系列:B 为 30 mm、C 为 40 mm、E 为 60 mm;括号里的数字是承载扁钢的高×厚(mm),例如 AB(65×5) 表示承载扁钢间距 30 mm、扁钢规格 65 mm 高、5 mm 厚。后缀带 F 的板型表示横杆加密,横杆间距由 100 mm 收窄到 50 mm,单位质量相应增加约 1.5 kg/m²,适合对横向稳定性和美观要求更高的场合。

U 和 D 分别是什么

  • U —— 均布荷载:单位为 kPa(千帕),1 kPa 即 1 kN/m²。它表示该跨距下该板型可以承受的均布面荷载。

  • D —— 最大挠度:单位为 mm(毫米),是在对应均布荷载作用下跨中的最大竖向变形。

  • 最大跨距栏:指在 4 kPa 均布荷载作用下,挠度刚好达到 5 mm 时的跨距值。挠度小于 5 mm 时行走最舒适,因此这一栏可以作为人行舒适度的快速判断依据。

材料性能带来的差异

铝合金格栅常用牌号是 6063-T6(铝镁硅系挤压型材,T6 表示固溶热处理加人工时效状态),抗拉强度约 205 MPa,弹性模量约 70000 MPa,只有钢材的约三分之一。这意味着在完全相同的截面和跨距下,铝合金的挠度约为钢格板的三倍。所以在铝合金选型时,挠度列的重要性往往高于荷载列——多数情况下不是"压断",而是"太软"。这也是为什么铝合金格栅普遍要把扁钢做得比钢格板更高。

铝合金格栅荷载数据表

以下数值按上述板型给出,跨距单位为 mm,单位质量单位为 kg/m²。空白处表示该跨距已超出该板型的适用范围。

板型 承载扁钢间距
(mm)
横杆间距
(mm)
单位质量
(kg/m²)
4 kPa 荷载下挠度达 5 mm
时的最大跨距(mm)
承载扁钢规格
(mm)
项目 跨距(mm)
20035050065080095011001250140015501700185020002150
AE(20×5)601007.10277620×5均布荷载 U(kPa)93.7730.6115.008.88——————————
AEF(20×5)60508.652最大挠度 D(mm)0.511.563.205.42——————————
AC(20×5)401009.25485720×5均布荷载 U(kPa)143.4146.8222.9413.578.93—————————
ACF(20×5)405010.804最大挠度 D(mm)0.521.593.265.538.43—————————
AC(25×3)401007.37189325×3均布荷载 U(kPa)134.4543.9021.2112.728.40—————————
ACF(25×3)40508.921最大挠度 D(mm)0.421.282.614.426.71—————————
AE(25×5)601008.44791625×5均布荷载 U(kPa)146.5147.8423.4413.879.15—————————
AEF(25×5)60509.997最大挠度 D(mm)0.411.252.564.336.58—————————
AB(20×5)3010011.40692020×5均布荷载 U(kPa)187.5461.2330.0517.7811.73—————————
ABF(20×5)305012.956最大挠度 D(mm)0.511.563.195.418.22—————————
AB(25×3)301008.98595825×3均布荷载 U(kPa)175.8257.4128.1316.6410.987.79————————
ABF(25×3)305010.535最大挠度 D(mm)0.411.252.564.336.589.31————————
AC(25×5)4010011.137101225×5均布荷载 U(kPa)224.0871.9335.8521.2114.009.93————————
ACF(25×5)405012.687最大挠度 D(mm)0.421.282.614.416.709.49————————
AC(32×3)401008.953107332×3均布荷载 U(kPa)220.2871.9335.2420.8513.769.76————————
ACF(32×3)405010.502最大挠度 D(mm)0.321.002.043.455.237.40————————
AB(25×5)3010013.827108625×5均布荷载 U(kPa)293.0395.6846.8827.7418.3112.98————————
ABF(25×5)305015.377最大挠度 D(mm)0.411.252.564.336.579.30————————
AE(32×5)6010010.330110132×5均布荷载 U(kPa)240.0578.3838.4022.7215.0010.637.93———————
AEF(32×5)605011.880最大挠度 D(mm)0.320.982.003.385.137.259.76———————
AB(32×3)3010011.019115232×3均布荷载 U(kPa)288.0694.0646.0927.2718.0012.769.52———————
ABF(32×3)305012.568最大挠度 D(mm)0.320.982.003.385.137.259.75———————
AC(32×5)4010013.773121632×5均布荷载 U(kPa)367.14119.8858.7434.7522.9416.2712.13———————
ACF(32×5)405015.323最大挠度 D(mm)0.321.002.033.445.237.399.94———————
AE(40×5)6010012.482130040×5均布荷载 U(kPa)375.08122.4760.0135.5123.4416.6212.399.60——————
AEF(40×5)605014.032最大挠度 D(mm)0.250.781.602.704.105.797.7810.08——————
AB(32×5)3010017.216130432×5均布荷载 U(kPa)480.11156.7776.8145.4530.0021.2715.8712.29——————
ABF(32×5)305018.766最大挠度 D(mm)0.320.982.003.385.137.259.7412.62——————
AB(40×3)3010013.343136040×3均布荷载 U(kPa)450.10146.9772.0142.6128.1319.9414.8711.52——————
ABF(40×3)305014.892最大挠度 D(mm)0.250.781.602.704.105.797.7810.07——————
AE(45×5)6010013.827141945×5均布荷载 U(kPa)474.72155.0175.9544.9429.6721.0415.6912.159.68—————
AEF(45×5)605015.377最大挠度 D(mm)0.230.691.422.403.645.146.918.9511.25—————
AC(40×5)4010016.786143540×5均布荷载 U(kPa)573.66187.3191.7854.3135.3925.4218.9614.6811.70—————
ACF(40×5)405018.336最大挠度 D(mm)0.260.801.632.754.185.907.9310.2712.91—————
AE(50×5)6010015.172153550×5均布荷载 U(kPa)586.07191.3793.7755.4836.6225.9719.3715.0011.96—————
AEF(50×5)605016.722最大挠度 D(mm)0.200.621.282.163.284.636.218.0410.11—————
AB(40×5)3010021.090153840×5均布荷载 U(kPa)750.17244.95120.0271.0246.8833.2424.7919.2015.30—————
ABF(40×5)305022.640最大挠度 D(mm)0.250.781.602.704.105.797.7810.0612.66—————
AC(45×5)4010018.669156645×5均布荷载 U(kPa)726.04237.07116.1668.7345.3732.1724.0018.5814.8112.08————
ACF(45×5)405020.219最大挠度 D(mm)0.230.711.452.453.715.247.049.1111.4614.09————
AB(50×3)3010016.248160550×3均布荷载 U(kPa)703.29229.64112.5266.5843.9531.1723.2418.0014.3511.70————
ABF(50×3)305017.798最大挠度 D(mm)0.200.621.282.163.274.626.218.0410.1012.42————
AB(45×5)3010023.511167745×5均布荷载 U(kPa)949.44310.02151.9189.8859.3442.0831.3824.3019.3715.80————
ABF(45×5)305025.061最大挠度 D(mm)0.230.691.422.403.645.146.908.9411.2313.81————
AC(50×5)4010020.552169250×5均布荷载 U(kPa)896.35292.68143.4184.8656.0239.7229.6322.9418.2914.92————
ACF(50×5)405022.102最大挠度 D(mm)0.210.641.302.203.344.716.338.1910.3012.66————
AB(50×5)3010025.932181350×5均布荷载 U(kPa)1172.15382.74187.54110.9773.2551.9538.7430.0023.9219.5116.22———
ABF(50×5)305027.482最大挠度 D(mm)0.200.621.282.163.274.626.218.0310.1012.4114.97———
AE(65×5)6010019.207186465×5均布荷载 U(kPa)990.46323.41158.4793.7761.9043.8932.7425.3520.2116.4913.7011.57——
AEF(65×5)605020.757最大挠度 D(mm)0.160.480.981.662.523.554.776.177.759.5211.4813.63——
AC(65×5)4010026.201205465×5均布荷载 U(kPa)1514.83494.63242.37143.4194.6767.1350.0738.7730.9125.2220.9617.7015.14—
ACF(65×5)405027.751最大挠度 D(mm)0.160.491.001.692.573.624.866.297.909.7011.7013.8816.27—
AB(65×5)3010033.195219865×5均布荷载 U(kPa)1980.93646.83316.94187.54123.8087.7965.4850.7140.4232.9827.4123.1519.8017.14
ABF(65×5)305034.745最大挠度 D(mm)0.160.480.981.662.523.554.776.177.759.5211.4713.6115.9518.48

注:原数据表中 AB(40×5) 与 ABF(40×5) 两行的横杆间距与单位质量列序存在错位,此处按其余各行"横杆 100 mm 对应较小质量、50 mm 对应加密后较大质量"的规律作了更正,其余数值均未改动。

用这张表选板的三个步骤

  1. 确定跨距:按支承梁布置算出净跨,向上取到表中最接近的一档。例如净跨 780 mm,就取 800 mm 这一列。

  2. 按荷载筛板型:在该跨距列自上而下查找 U 值,挑出第一个大于或等于设计荷载的行。设计荷载要包含活荷载与自重,铝合金格栅自重一般在 7~35 kg/m² 之间,可按 0.07~0.35 kPa 估算。

  3. 复核挠度:看同一行的 D 值。人行平台建议控制在 5 mm 以内;设备检修平台可以适当放宽到跨距的 1/200,但不应超过 10 mm,否则推小车、搬重物时会有明显的下沉感。

使用中需要注意的几点

  • 表中的数据不能替代正式设计:正式设计时还须按项目规范计入安全系数、疲劳影响和腐蚀裕量,并由具备资质的单位复核。

  • 集中荷载要单独核算:本表只有均布荷载项。平台上有设备支腿、料仓、小车轮压时,应按等效弯矩折算或交厂家做专项验算。

  • 注意异种金属接触:铝合金格栅直接压在碳钢梁上会发生电偶腐蚀,接触面应垫氯丁橡胶条、尼龙垫或用隔离垫片隔开。

  • 跨距方向别装反:承载扁钢必须垂直于支承梁、平行于短跨方向。板装载方向错了,承载力可能只有原来的十分之一不到。

如需了解对应规格的成品参数、型号与报价,可前往钢格板产品页查看。
