钢格板规格型号的标记及行业术语

发布时间:2022-11-04人气:20





钢格栅板是一种由承载扁钢与横杆按照一定的间距正交组合,通过焊接或压锁加以固定的开敞板式钢构件。

根据制作方法不同,主要分为压焊钢格栅板和压锁钢格栅板。

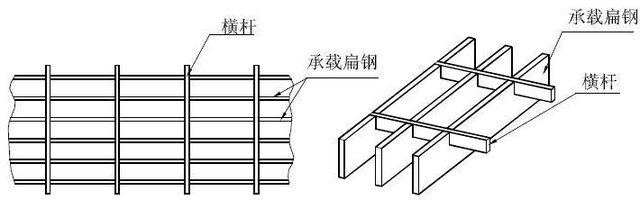

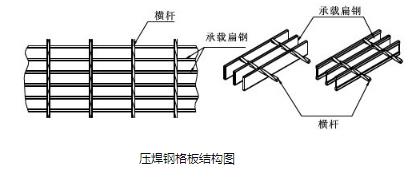

压焊钢格栅板:在承载扁钢和横杆的每个交点处,通过压力电阻焊固定的钢格栅板,称为压焊钢格栅板。压焊钢格栅板的横杆通常采用扭绞方钢。如图所示:


压锁钢格栅板:在承载扁钢和横杆的每个交点处,通过压力将横杆压入承载扁钢或预先开好槽的承载扁钢中,将其固定的钢格栅板,称为压锁钢格栅板。压锁钢格栅板的横杆通常采用扁钢。如图所示:


型号和标记

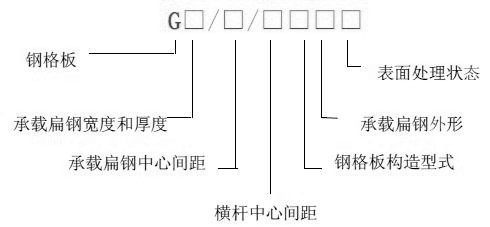

钢格栅板的型号,根据承载扁钢规格、承载扁钢与横杆组合间距、钢格栅板结构型式、承载扁钢外形,以及表面处理状态等不同,形成多种规格,型号表示方法如下:


1. 钢格栅板构造型式,例如:



W — 压焊钢格栅板(在标记中可省略);



L — 压锁钢格栅板。



2. 承载扁钢中心间距,单位为毫米(mm)。



3. 横杆中心间距,单位为毫米(mm)。



4. 承载扁钢外形标记:



F -- 扁钢(在标记中可省略);



Ⅰ -- Ⅰ型钢;



S -- 齿型扁钢。



5. 表面处理状态标记:



G -- 热浸镀锌(在标记中可省略);



P -- 涂漆;



U -- 表面不作处理。



标记示例



钢格栅板的承载扁钢截面尺寸为32mm×3mm,承载扁钢中心间距为30mm, 横杆中心间距为50mm,构造型式为压焊钢格栅板,表面不处理,其标记为G323/30/50WU。



钢格栅板承载扁钢的截面尺寸为40mm×5 mm,中心间距为40mm,横杆中心间距为50mm,构造型式为压锁钢格栅板,表面热浸镀锌处理,其标记为G405/40/50L。



术语及定义



承载扁钢: 承受主要荷载的扁钢。



横杆:固定于负载扁钢上的扭绞方钢、圆钢或扁钢等。



净空间隙:钢格栅板开敞通孔的最大内切圆直径。



承载扁钢中心间距:相邻的两条承载扁钢中心到中心之间的距离。



横杆中心间距:相邻的两条横杆中心到中心之间的距离。



包边板:焊于钢格栅板承载扁钢或其他开口、切口边缘上的扁钢或型钢。



踢脚板:固定于平台四周或钢格栅板切口、开孔的边缘的挡板。



钢格栅板长度:平行于承载扁钢方向的钢格栅板最大尺寸,称为钢格栅板的长度 (L)。



钢格栅板宽度:垂直于承载扁钢方向的钢格栅板最大尺寸,称为钢格栅板的宽度 (W)。
