格栅主要用于截留污水中大 于栅条间隙的漂浮物，一般布置在污水处理厂或泵站的进水口，以防止管道、机 械设备及其他装置的堵塞。格栅的清渣，可采用人工或机械方法。有的是用磨碎 机将栅渣磨碎后，再投入格栅下游，以解决栅渣的处置问题。 城市污水处理就是利用各种设施设备和工艺技术，将污水中所含的污染物质 从水中分离去除,使有害的物质转化为无害的物质,有用的物质,水得到净化，资源 得到充分利用。

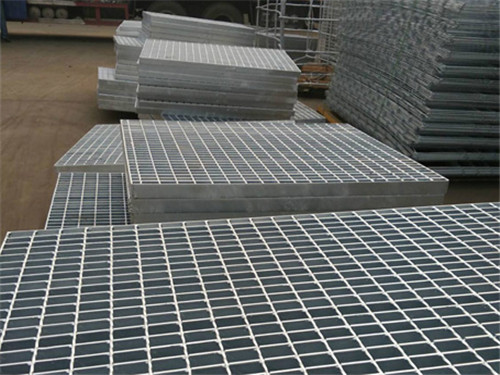

钢格栅的分类

  （1）按钢格栅条间距的大小分类：细格栅、中格栅和粗格栅 别为4～10mm，15～25mm和大于40mm。

  （2）按钢格栅清渣方式不同分类：人工除渣格栅和机械除渣格栅两种。人工清渣主要 是粗格栅。

  （3）按钢格栅的位置不同分类：前清渣式格栅和后清渣式格栅。前清渣式格栅要 顺水流清渣，后清渣式格栅要逆水流清渣。

  （4）按钢格栅形状不同分类：平面格栅和齿面格栅。平面格栅在实际工程中使用较多。

 格栅的工艺参数影响格栅作用有栅距、过栅流速和水头损失三个工艺参数。

   (1)钢格栅间距

    即在相邻两根栅条间的距离。栅距大于40mm的为粗格栅，栅距在20～40mm 之间的为中格栅，栅距小于20mm 的为细格栅。 一般情况下，粗格栅拦截的栅渣并不太多，只有一些非常大的污染物，但它能有效地保护中格栅的正常运行。中格栅对栅渣的拦截发挥主要作用，绝大部分 栅渣将在中格栅被拦截下来，细格栅将进一步拦截剩余的栅渣。

   (2)过钢格栅时流速

    污水在栅前渠道内的流速一般控制在 0.4—0.8m/s，经过格栅的流速一般控 制在0.6—1.0m/s。过栅流速不能太大，否则将把本该拦截下来的软性栅渣冲走。 同时，过栅流速也不能太小。如果过栅流速低于0.6m/s，栅前渠道内的流速将有 可能低于0.4m/s，污水中粒径较大的砂粒将有可能在栅前渠道内沉积。

   (3)污水钢格栅水头损失

    污水过钢格栅水头损失与过栅流速有关，一般在0.2—0.5m 之间。如果过钢格栅水头 损失即格栅前后水位差增大。此时，有可能是过钢格栅水量增加，更有可能是格栅局部被堵死。如过钢格栅水头损失减小，说明国展流速降低，此时要注意砂在钢格栅前渠道内的沉积。

 钢格栅设计要点

   （1）钢格栅的栅条间隙，应根据水泵允许通过污物的能力来确定。

   （2）污水处理系统设计中，设两道钢格栅，一般在泵房前设一道中格栅，在泵 房后设一道细格栅，同时格栅栅条间隙应符合下列要求：人工清除的为 25— 40mm，机械清除的为16—25mm，最大间隙40mm。

   （3）如水泵前格栅间隙不大于25mm，污水处理系统前可不再设置格栅。

   （4）栅渣量与地区的特点、格栅的间隙大小、污水流量以及下水道系统的类 型等因素有关。在无当地运行资料时，可采用： 栅条间隙16～25mm，0.1～0.05m3/103m3/d（栅渣/污水） 栅条间隙30～50mm，0.03～0.01 m3/103m3/d（栅渣/污水） 栅渣的含水率为80%，密度约为960kg/ m3。

   （5）在大型污水处理厂或泵站前的大型格栅（每日栅渣量大于 0.2m3），一 般应采用机械清渣。

   （6）机械格栅不宜少于2 台时，应设人工清除格栅备用。

   （7）过渣流速一般采用0.6～1.0m/s。

   （8）格栅前渠道内的水流速度一般采用0.4～0.9m/s。

   （9）格栅倾角一般采用45～70。人工清除格栅倾角小时，较省力，但占地 面积大。

   （10）过格栅的水头损失一般采用0.08～0.15m。

   （11）格栅间必须设置工作台，台面应高出栅前最高设计水位0.5m。工作台 上应有安全和冲洗设施。

   （12）格栅间工作台两侧过道宽度不应小于0.7m。工作台正面过道宽度： 人工清除 不应小于1.2m 机械清除 不应小于1.5m

   （13）机械格栅的动力装置一般宜设在室内，或采取其他保护设备的措施。

   （14）设置格栅装置的构筑物，必须考虑设有良好的通风设施。

   （15）格栅间内应安设吊运设备，以进行格栅及其他设备的检修和栅渣的日常清除.
