沟盖板用于沟槽、排水沟与地沟的覆盖，既要满足通行承载，也要兼顾排水与防盗。本页从沟体形式、承载等级、板型区分到安装固定逐项说明，并给出不同通行条件下的选择建议，排水沟盖板也可参考同样的判断顺序。

沟盖板规格速查表

下表汇总本页出现的规格标记与含义，便于快速查阅，详细说明见后文。实际下单以图纸标注与排版图为准，表中未包含的规格可按图定制加工。

标记/项目	含义与说明
2、依据沟盖板外形可分为	普通型沟盖板、U型沟盖板、管型沟盖板及可敞开型沟盖板
轻型	25吨/m2；小车，行人通行的校园住宅园，公园，地下停车场和厨房等
重型	70吨/m2;20吨以下汽车通行的厂区，一般公路，主干道路边，停车场和街道等
超重型	140吨/m2；重型拖车，集装箱叉车，吊车和飞机等通行的主干公路，特大型停车场，矿山，码头和机场等

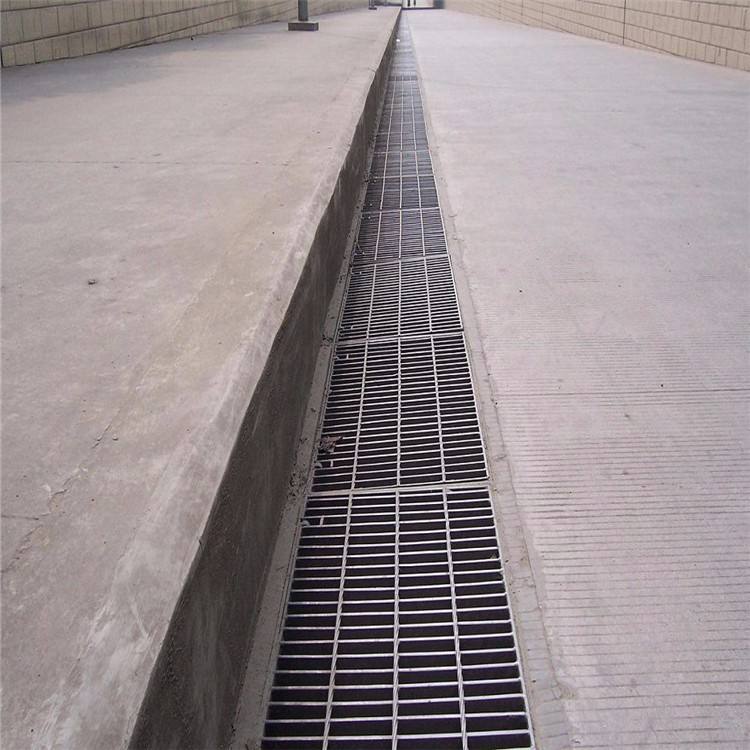

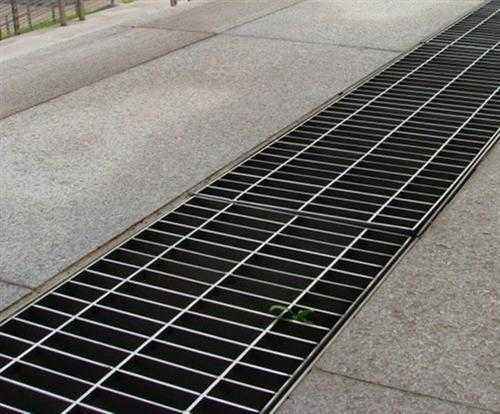

沟盖板的应用场景

沟盖板的应用范围覆盖工业与市政多个场景。下面列出最典型的几类使用场合，便于快速判断是否适用于你的项目：

沟盖板

沟盖板采用钢格板制造的沟（井）盖板，具有多种型号可供选择以适合不同的跨距载荷及要求。广泛应用于市政道路、园林设施、住宅小区、学校、体育场管等不同场所。根据使用场合的不同，不同规格型号的沟（井）盖板，表面可热镀锌、冷镀锌（电镀）或者不处理。沟盖板主要用于一些工厂和高档小区中使用，这主要是因为水泥地沟盖经常被压碎，路面也受到破坏。因此，采用钢格板制作的沟盖板以适合不同的载重负荷。2000年以来，我国的沟盖板市场，可以说变得更为广泛应用在一些市政道路、园林设施、住宅小区、学校、体育场、工厂建设等不同场所都有应用。国家关于钢格栅板类产品的设计要求，它对钢格栅板及钢格板类的产品有相关说明。

若你的工况不在上述范围内，可提供现场照片与尺寸，由技术人员协助判断。

沟盖板产品分类

沟盖板的种类较多，常见分类方式如下：

1、通常我们可以依据制作材质的不同，将沟盖板分为热镀锌沟盖板，不锈钢沟盖板、喷塑沟盖板等。

2、依据沟盖板外形可分为：普通型沟盖板、U型沟盖板、管型沟盖板及可敞开型沟盖板。

先确定类别再选具体型号，可以少走弯路，也便于与其他材料做对比。

沟盖板产品尺寸

选型时最常核对的就是规格参数。沟盖板的常用型号、间距组合与对应单重整理如下，可作为采购与排产前的技术依据：

以上为常用规格，实际下单尺寸与公差要求以排版图确认为准。

选用说明

沟盖板是工业厂房与市政工程中常见的钢格板构件，应用面广、规格体系完整。本节先把它的定义、结构形式和常见叫法讲清楚，避免后续沟通中因名称不统一产生偏差。

• 沟盖板扁钢方向为承重（支撑）方向，按沟（井）宽留间隙定扁钢长度L
• 按沟（井）长排版，取符合加工模数的标准板宽995mm，板间留间隙5mm
• 沟（井）长余下不足1米部分靠模数定尺寸
• 根据沟（井）宽及承载要求选定钢格栅板型号。
• 建议选择标准尺寸沟盖板进行设计施工，其他规格可定做。

掌握上述基本概念后，再看后面的规格参数和选型建议会更容易理解。

沟盖板材质

下面列出沟盖板常用的材质与表面处理方式，并按使用环境给出选择建议：

扁钢：材质为Q235A或不锈钢，有普通平面型、防滑齿型和截面I型。常用规格有20*5、25*5、25*3、32*5、32*5、40*5、40*3、50*5、65*5、75*6、100*8、100*10等由于建基厂家直销所以规格多种化。

横杆：材质为Q235A或304不锈钢的圆钢、扭绞方钢、方钢或六角钢。扭绞方钢是由盘园经方模拉丝并扭绞而成，其常用规格有5*5、6*6、8*8mm等。

材质与表面处理方式确定后，建议把锌层厚度与外观要求一并写入技术协议。

沟盖板特点

沟盖板之所以在工程中被大量采用，核心原因在于它在承载、排水、防腐和后期维护上的综合表现突出，与铸铁盖板、花纹钢板等传统做法相比，优势主要集中在以下几个方面：

项目	说明
外形美观	线条简捷，银色外表，现代潮流。
最佳排水	漏水面积达83.3%，是铸铁的两倍多。
热镀锌	防锈力强，免维护及更换。
防盗设计	盖与框用铰联接，防盗，安全，开启方便。
节省投资	大跨，重载时，比铸铁价低且节省被盗或压碎更换的费用。
高强度	强度和韧性远高于铸铁，可用于码头，机场等大跨度和重载荷的环境。
规格多	满足不同环境、载荷、跨度、尺寸及形状所需。

该产品施工简单、重量轻、承载好、抗冲击、宁弯勿折、排水量大、经过热镀锌处理后美观耐用，防腐，具有铸铁盖板不可似的优点。采用铰链联结或者采用钩联接等方式，便于开启，并具防盗功能。

综合来看，选型时应结合跨度、荷载与使用环境一起权衡。

沟盖板分类

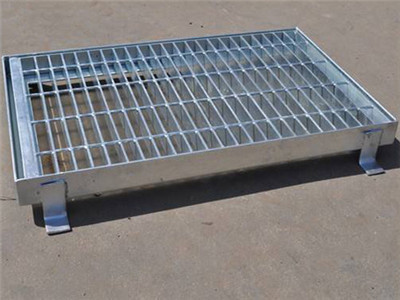

钢格板沟盖通常由固定的框和活动的钢格板沟盖组成，根据需要可配上紧固配件和防盗装置。

GT型沟盖板

：GT型普通侧沟、横断沟钢格板沟盖车行道钢格板沟盖根据车行方向分为侧沟盖和横断沟盖。承载扁钢与车行方向垂直的成为侧沟盖，承载扁钢与车行方向平行的成为横断沟盖。

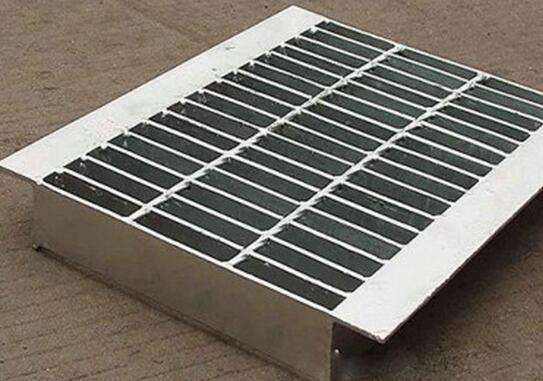

GU型沟盖板

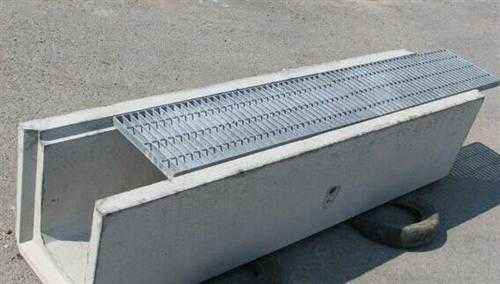

GU型沟钢格板沟盖对于大多数普通混凝土砌的无沿口沟，采用U型沟盖非常简单，节约，不需要特殊的沟沿口。

荷载T6-14时，沟沿上建议埋没角钢，同时也可采用预制的U型沟砌块构筑水沟，有效防止污水向大地渗漏。需要过车时，这种U型钢格板沟盖仅适用于侧沟

GM型沟盖板

：道路园区等市政设施的雨水井、尘沙井、下水井、污水井等给排水井孔、气孔、人孔的盖板，均可采用GM型井孔钢格栅板盖，GM型井孔钢格栅板盖一般可设计成可翻式，通常可翻的启闭角度为110度。带角艄的钢格板该不仅防盗而且简化了程序

沟盖板选型

沟盖板尺寸选用

1、对于使用于交通道路上的人行道，车行道，停车场钢格板，码头或建筑物地面的沟盖板，因为荷载及车行方向的不同，其设计和选型应作实际情况的考虑。

2、用于道路上的水沟、横断沟盖（车行方向与承载扁钢方向相平行）时，不仅要考虑轮压，冲击，还需防止沟盖板弹跳移位的危险，必须将沟盖板与角钢、支梁固定（可以使用焊接固定或钢格板安装夹固定）。

沟盖板荷载选用

轻型：25吨/m2 ；小车，行人通行的校园住宅园，公园，地下停车场和厨房等

重型：70吨/m2 ; 20吨以下汽车通行的厂区，一般公路，主干道路边，停车场和街道等

超重型：140吨/m2 ；重型拖车，集装箱叉车，吊车和飞机等通行的主干公路，特大型停车场，矿山，码头和机场等。

沟盖板安装

• 安装须知：支撑框的锚固片必须牢固地埋入水泥层内
• 水沟两边的支撑面必须平整、坚固
• 扁钢方向为承重（支撑）方向，按沟（井）宽留间隙定扁钢长度L
• 按沟（井）长排版，取符合加工模数的标准板宽995mm，板间留间隙5mm
• 沟（井）长余下不足1米部分靠模数定尺寸
• 根据沟（井）宽及承载要求选定钢格栅板型号。
• 建议选择标准尺寸进行设计施工。

沟盖板选型要点

选型时按下面的顺序逐项确认，可以避开绝大多数后期返工的情况。每一步的结论都建议记录下来，询价时一并提交：

• 第 1 步 · 确认沟体形式与沿口做法：无沿口的混凝土沟与带支座沿口的沟体对应不同的板型，沿口是否用角钢护边需提前明确。
• 第 2 步 · 确认通行车辆类型：仅行人通行、小型车通行还是重型车通行，直接决定板型与承载等级的选择。
• 第 3 步 · 确认沟宽与铺设方向：侧沟盖与横断沟盖的承载扁钢方向不同，需与车行方向对应，避免装反影响承载。
• 第 4 步 · 确认防盗与固定要求：室外公共区域建议采用带铰链式或螺栓固定的做法，减少位移与丢失风险。

确认完上述条件后，可到在线报价页按尺寸估算用量，或把条件清单发给客服，由技术人员给出型号建议。

沟盖板适用工况对照

同样的规格在不同环境下使用寿命差别很大。下表按常见使用环境给出做法建议，作为选型时的参考：

使用环境	推荐做法	需要注意
室内干燥环境	常规碳钢制作，表面按需处理	重点核对跨度与荷载，环境因素影响小
化工或沿海环境	按介质单独确认材质与防腐方案	避免不同金属直接接触产生电偶腐蚀
车辆通行区域	按通行车辆类型核对承载等级	注意承载扁钢方向须与车行方向对应
人行与检修通道	按常规系列选择，兼顾通行舒适	板面平整度与端部包边需重点检查
洁净车间与食品医药	表面处理与清洁便利性优先	避免积灰结构与清洁死角
临时或短期使用	可按轻型系列配置	周期短时优先考虑拆装与周转便利

定制加工与报价

常用规格一般有现货，异形件与大批量订单按规格与排产确定周期。需要现场测量与排版设计的，可提供照片与尺寸后协助出图，减少现场切割。同类项目的做法可查看工程案例，型号对照可浏览产品中心。

常见问题解答

沟盖板的规格和表面处理确定后即可报价。需要按图定制或核算承载的，可通过在线报价页提交尺寸，也可直接联系客服安排技术对接。
