踏步板-钢梯用于钢梯与检修楼梯的踏面，核心要求是防滑、牢固与尺寸匹配。本页从梯梁间距、防滑形式、端部连接到数量统计逐项说明，并给出不同使用环境下的做法建议，钢梯踏步板同样适用这套判断方法。

踏步板-钢梯选型需确认的项目

本页未列出固定规格表，这类产品通常按现场条件定制加工。上表中的项目建议在询价前逐项确认：一旦与现场实际条件不匹配，后期往往需要重新加工。产品中心按系列整理了常用规格可供对照。

确认项目	需要明确的内容	常见做法
踏板尺寸	宽度与长度、是否带端头封板	按梯段实际尺寸确定
防滑形式	齿型扁钢还是带防滑凸起	有油污、积水或室外环境必选
连接方式	与梯梁焊接还是螺栓连接	按现场施工条件确定
数量统计	梯段级数与配套侧板	按实际级数统计并预留备件
防腐要求	室内还是室外使用	室外与潮湿环境建议热镀锌
承载要求	单人通行还是多人、带物通行	按实际使用情况核对

一、术语和定义

踏步板属于钢格板系列产品中的一个规格形式，其结构组成、材质要求与加工方式都有对应的标准依据。弄清它的基本定义和成型原理，是后续核对参数、判断适用工况的前提，下面按几个主要方面逐一说明。

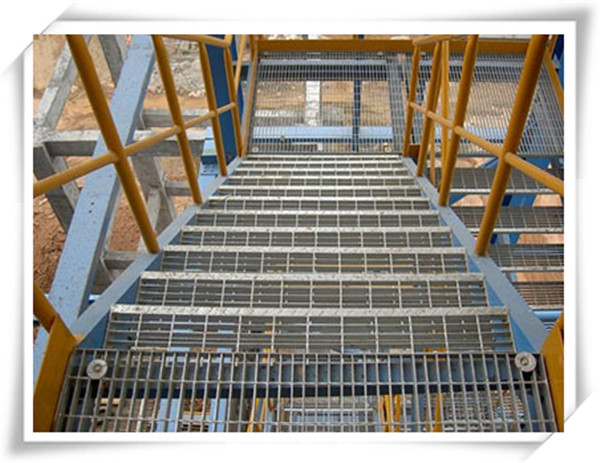

• 固定式钢斜梯；永久性安装在建筑物或设备上，与水平面成30°~75°倾角的踏板钢梯(见图1)。
• 梯梁(梯框)；用来安装踏板或其他横向承载件的梯子侧边构件。
• 踏板；供使用者上下梯时脚踩踏的梯子水平构件，其前后深度不小于80mm。
• 踏步高；相邻两踏板间的垂直距离。
• 踏步宽；相邻两踏板突缘间的水平距离。
• 内侧净宽度；两梯梁内侧平行于踏板测量的距离，简称梯宽。
• 梯段高度；梯梁上端基准面与下端基准面间的垂直距离，简称梯高。
• 扶手（系统)扶手(系统)；安装在斜梯外侧边缘保护人员安全的阻挡型框架结构。当其作为斜梯扶手系统部件名称时，是由使用者手握作为支撑并与梯段倾角线平行的扶手系统构件。
• 倾角；两梯梁中心线所在平面与水平面的夹角。

掌握上述基本概念后，再看后面的规格参数和选型建议会更容易理解。

二、一般要求

关于踏步板的标准要求与检验项目，以下几项在进场验收时最常被核对：

验收时建议按上述条款逐项核对，并保留出厂检验记录。

材料

踏步板的材质直接决定承载能力与耐腐蚀性能，是决定使用寿命的关键因素。扁钢、横杆的材质牌号与表面处理方式一般按以下几种选用：

           钢斜梯采用钢材的力学性能应不低于Q235-B，并具有碳含量合格保证。

材质与表面处理方式确定后，建议把锌层厚度与外观要求一并写入技术协议。

钢斜梯倾角

下面从实际应用的角度，对踏步板的相关要点做进一步说明：

           固定式钢斜梯与水平面的倾角应在30°~75°范围内，优选倾角为30°~35°。偶尔性进入的最大倾角宜为42°。经常性双向通行的最大倾角宜为38°。在同一梯段内，踏步高与踏步宽的组合应保持一致。常用的钢斜梯倾角与对应的踏步高r、踏步宽g组合(g+2r=600)示例见表1，其他倾角可按线性插值法确定。常用钢斜梯倾角和高跨比(H：L)示例见表2。

以上要点可作为采购前的核对清单，逐条确认后再进入报价环节。

表1踏步高r、踏步宽g尺寸常用组合(g+2r=600)

不同规格对应不同的承载能力与理论重量，踏步板的常用规格参数见下表，实际下单尺寸与公差要求以排版图确认为准：

           表2常用钢斜梯倾角和高跨比

以上为常用规格，实际下单尺寸与公差要求以排版图确认为准。

设计载荷

关于踏步板，以下几个方面是在采购和使用中最常被问到、也最需要提前确认的：

            固定式钢斜梯设计载荷应按实际使用要求确定，但应不小于本部分规定的数值。固定式钢斜梯应能承受5倍预定活载荷标准值，并不应小于施加在任何点的4.4kN集中载荷。钢斜梯水平投影面上的均布活载荷标准值应不小于3.5千牛顿/平方米.踏板中点集中活载荷应不小于1.5kN，在梯子内侧宽度上均布载荷不小于2.2千牛/米.

            斜梯扶手应能承受在除了向上的任何方向施加的不小于890N集中载荷，在相邻立柱间的最大挠曲变形应不大于跨度的1/250。中间栏杆应能承受在中点圆周上施加的不小于700N水平集中载荷，最大挠曲变形不大于75mm。端部或末端立柱应能承受在立柱顶部施加的任何方向上890N的集中载荷。以上载荷不进行叠加。

以上要点可作为采购前的核对清单，逐条确认后再进入报价环节。

制造安装

           钢斜梯应采用焊接连接，焊接要求应符合GB50205的规定。采用其他方式连接时，连接强度应不低于焊接。安装后的梯子不应有歪斜、扭曲、变形及其他缺陷。制造安装工艺应确保梯子及其所有构件的表面光滑、无锐边、尖角、毛刺或其他可能对梯子使用者造成伤害或妨碍其通过的外部缺陷。钢斜梯与附在设备上的平台梁相连接时，连接处宜采用开长圆孔的螺栓连接。

防锈及防腐蚀

           固定式钢斜梯的设计应使其积留湿气最小，以减少梯子的锈蚀和腐蚀。根据钢斜梯使用场合及环境条件，应对梯子进行合适的防锈及防腐涂装。钢斜梯安装后，应对其至少涂一层底漆和一层(或多层)面漆或采用等效的防锈防腐涂装。

接地

           在室外安装的钢斜梯和连接部分的防雷电保护，连接和接地附件应符合GB50057的要求。

三、结构要求

梯高

           梯高宜不大于5m，大于5m时宜设梯间平台(休息平台)，分段设梯。单梯段的梯高应不大于6m，梯级数宜不大于16。

内侧净宽度

           斜梯内侧净宽度单向通行的净宽度宜为600mm，经常性单向通行及偶 尔双向通行净宽度宜为800mm，经常性双向通行净宽度宜为1000mm。斜梯内侧净宽度应不小于450mm，宜不大于1100mm。

踏板

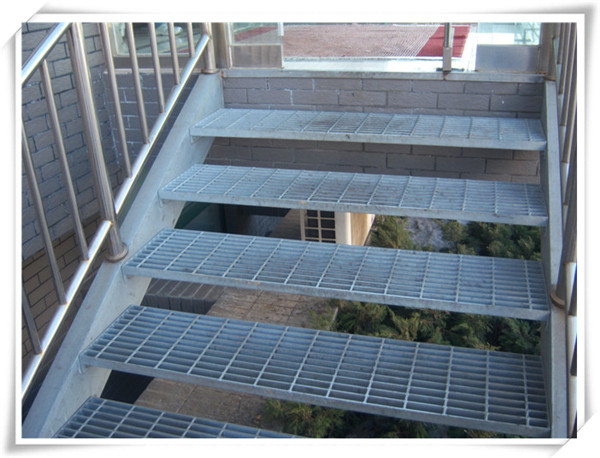

           踏板的前后深度应不小于80mm，相邻两踏板的前后方向重叠应不小 于10 mm，不大于35mm。在同一梯段所有踏板间距应相同。踏板间距宜为225mm~255mm。顶部踏板的上表面应与平台平面一致，踏板与平台间应无空隙。踏板应采用防滑材料或至少有不小于25mm宽的防滑突缘。应采用厚度不小于4mm的花纹钢板，或经防滑处理的普通钢板，或采用由25mmx4mm扁钢和小角钢组焊成的格板或其他等效的结构。

梯梁

           梯梁应有足够的刚度以使结构横向挠曲变形最小，并由底部踏板的突缘向前突出不小于50mm(见图1)。

梯子通行空间

           在斜梯使用者上方，由踏板突缘前端到上方障碍物沿梯梁中心线垂直方向测量距离应不小于1200mm。在斜梯使用者上方，由踏板突缘前端到上方障碍物的垂直距离应不小于2000 mm。

扶手

           梯宽不大于1100mm两侧封闭的斜梯，应至少一侧有扶手，宜设在下梯方向的右侧。梯宽不大于1100mm一侧敞开的斜梯，应至少在敞开一侧装有梯子扶手。梯宽不大于1100mm两边敞开的斜梯，应在两侧均安装梯子扶手。梯宽大于1100mm但不大于2200mm的斜梯，无论是否封闭，均应在两侧安装扶手。梯宽大于2200mm的斜梯，除在两侧安装扶手外，在梯子宽度的中线处应设置中间栏杆。梯子扶手中心线应与梯子的倾角线平行。梯子封闭边扶手的高度由踏板突缘上表面到扶手的上表面垂直测量应不小于860mm，不大于960mm。

           斜梯敞开边的扶手高度应不低于GB4053.3中规定的栏杆高度。扶手应沿着其整个长度方向上连续可抓握。在扶手外表面与周围其它物体间的距离应不小于60mm。扶手宜为外径30mm~50mm，壁厚不小于2.5mm的圆形管材。对于 非圆形截面的扶手，其周长应为100mm~160mm。非圆形截面外接圆直径应不 大于57mm，所有边缘应为圆弧形，圆角半径不小于3mm。支撑扶手的立柱宜采用截面不小于40mmx40mmx4mm角钢或外径为30mm~50mm的管材。从第一级踏板开始设置，间距不宜大于1000mm。中间栏杆采用直径不小于16mm圆钢或30mmx4mm扁钢，固定在立柱中部。

踏步板-钢梯选型要点

选型时按下面的顺序逐项确认，可以避开绝大多数后期返工的情况。每一步的结论都建议记录下来，询价时一并提交：

• 第 1 步 · 确认梯梁间距与踏步宽度：踏板的实际受力长度取决于梯梁间距，宽度方向按常见通行要求确定即可。
• 第 2 步 · 确认防滑要求：有油污、积水或室外环境的楼梯建议选齿型扁钢或带防滑凸起的板面。
• 第 3 步 · 确认端部连接方式：包括与梯梁的焊接或螺栓连接形式，以及是否需要包边与端头封板。
• 第 4 步 · 确认数量与配套件：按梯段实际级数统计，并核对是否需要配套的防滑条、侧板与紧固件。

确认完上述条件后，可到在线报价页按尺寸估算用量，或把条件清单发给客服，由技术人员给出型号建议。

踏步板-钢梯适用工况对照

同样的规格在不同环境下使用寿命差别很大。下表按常见使用环境给出做法建议，作为选型时的参考：

使用环境	推荐做法	需要注意
室内干燥环境	常规碳钢制作，表面按需处理	重点核对跨度与荷载，环境因素影响小
室外露天环境	建议采用热镀锌表面处理	注意锌层完整性与切口补锌处理
车辆通行区域	按通行车辆类型核对承载等级	注意承载扁钢方向须与车行方向对应
人行与检修通道	按常规系列选择，兼顾通行舒适	板面平整度与端部包边需重点检查
高温或温差大环境	按温度确认材质与连接方式	注意热胀冷缩引起的连接松动
临时或短期使用	可按轻型系列配置	周期短时优先考虑拆装与周转便利

定制加工与报价

常用规格一般有现货，异形件与大批量订单按规格与排产确定周期。需要现场测量与排版设计的，可提供照片与尺寸后协助出图，减少现场切割。同类项目的做法可查看工程案例，型号对照可浏览产品中心。

常见问题解答

踏步板的规格和表面处理确定后即可报价。需要按图定制或核算承载的，可通过在线报价页提交尺寸，也可直接联系客服安排技术对接。
