压缩钢格栅板属于可按图定制加工的产品，外形尺寸、扁钢规格、间距、包边与开孔都可按现场条件确定。本页说明它的构成与常见规格形式，并给出不同使用环境下的选择建议；如需按尺寸估算，可直接使用在线报价页。

压缩钢格栅板选型需确认的项目

本页未列出固定规格表，这类产品通常按现场条件定制加工。上表中的项目建议在询价前逐项确认：一旦与现场实际条件不匹配，后期往往需要重新加工。产品中心按系列整理了常用规格可供对照。

插接钢格栅板

下面从实际应用的角度，对压缩钢格栅板的相关要点做进一步说明：

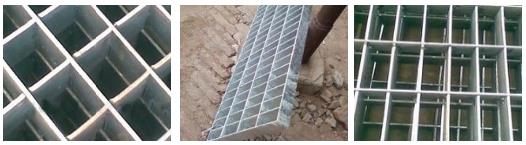

 压缩钢格栅板也称为插接钢格板，由一定尺寸普通低碳扁钢、不锈钢、黄铜板、铝板经开槽（孔）、插接、焊接、精整等工序制造而成一种钢格板。产品焊点牢固、孔距均匀、设计美观，方便实用。插接钢格板具有普通钢格板的高强度、防腐蚀、免维护等所以特点，又独具组合均匀精密，结构轻便精美、自然和谐、格调雅致特点。既是使用品，又是艺术品。得到了广泛的应用。

以上要点可作为采购前的核对清单，逐条确认后再进入报价环节。

插接钢格栅板类型

压缩钢格栅板的种类较多，常见分类方式如下：

  按插入方式不同及插入角度不同，可分为压制钢格板、重载钢格板、整体式钢格板、遮阳帘式钢格板等

  u压制型插接钢格板：在将承载的扁钢切槽后，横杆扁钢压锁成型。一般来说生产普通型钢格板的最大加工高度为100mm。钢格板长度通常小于2000mm。

  u重载型插接钢格板是高扁钢和横杆扁钢互相咬合、在1200吨的压力下压紧成型的一种钢格板产品。它适用于跨距高承荷载场合。 　　

  u整体型插接钢格板整体型插接钢格板的承载扁钢和横杆扁钢具有相同高度切槽深度为承载扁钢的1/2。钢格板高度不大于100mm。钢格板长度通常小于2000mm。 　　

  u遮阳型插接钢格板：遮阳型插接钢格板的承载扁钢开30°或45°斜槽，槽杆扁钢开槽压锁成型。我们可以根据不同需要可交工其他间距、规格的格栅板，可使用普通碳钢、不锈钢、铝等材料。其中格栅板高度小于100mm。

先确定类别再选具体型号，可以少走弯路，也便于与其他材料做对比。

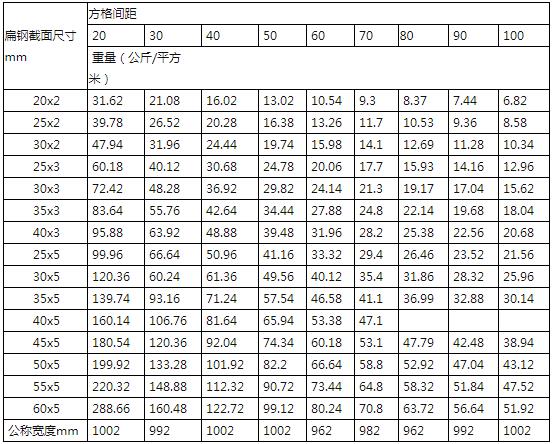

插接钢格栅规格重量表

选型时最常核对的就是规格参数。压缩钢格栅板的常用型号、间距组合与对应单重整理如下，可作为采购与排产前的技术依据：

     注：  1. 标记示例：HG303/30“HG"插接钢格板标记； "303" 扁钢截面尺寸［宽度Ｘ厚度］mm ； "30" 方格间距 mm
           2. 公称宽度是按扁纲厚度为 2mm 计算的，如果厚度为 5mm , 则应加上 3mm 。
           3. 除本页表格中格距外，也可根据用户需求加工其它不同格距的插接钢格板。

以上为常用规格，实际下单尺寸与公差要求以排版图确认为准。

压缩钢格栅板选型要点

选型时按下面的顺序逐项确认，可以避开绝大多数后期返工的情况。每一步的结论都建议记录下来，询价时一并提交：

• 第 1 步 · 确认外观与承载的取舍：插接板外观规整、孔距均匀，适合对外观有要求的平台，承载需按系列核对。
• 第 2 步 · 确认扁钢规格与间距：按跨度与荷载确定，间距越小板面越密实，自重与价格相应提高。
• 第 3 步 · 确认是否需要包边处理：开敞边缘建议包边，既保护板面也避免边缘翘起伤人。
• 第 4 步 · 确认安装与检修便利性：需要频繁开启检修的区域，建议采用可拆式固定件而非焊接固定。

确认完上述条件后，可到在线报价页按尺寸估算用量，或把条件清单发给客服，由技术人员给出型号建议。

压缩钢格栅板适用工况对照

同样的规格在不同环境下使用寿命差别很大。下表按常见使用环境给出做法建议，作为选型时的参考：

定制加工与报价

下单前建议把现场照片、沟槽或平台尺寸、通行要求一并提供，便于一次性给出型号与排版方案，减少现场切割与返工。常用规格一般备有现货，异形件与大批量订单的周期按规格与数量确定。如需同类项目的做法参考，可查看工程案例；需要报价可直接进入在线报价页。

常见问题解答

压缩钢格栅板的规格和表面处理确定后即可报价。需要按图定制或核算承载的，可通过在线报价页提交尺寸，也可直接联系客服安排技术对接。
